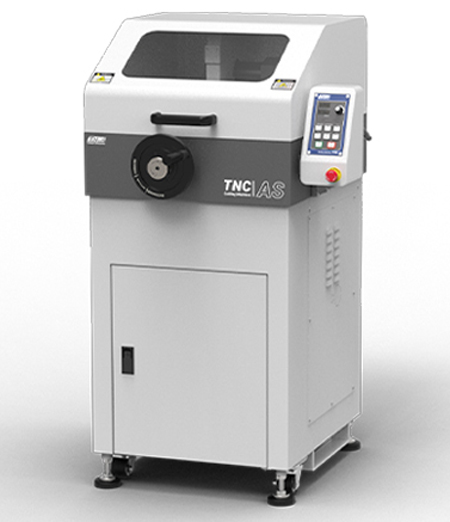

产品叙述
 |
MIT 台湾制造
|

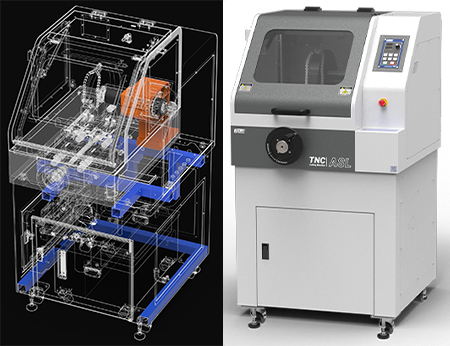

强悍钢体结构
|
 |
 |

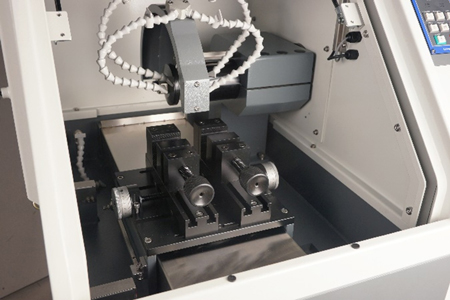

明亮且人性化的操作空间 切割室是操作人员日常工作的主要区域，新款TNC根据使用者的身高及操作习惯重新规划了空间尺寸，以及照明光源，敞亮的工作环境可以提升使用者效率及舒适度，使切割不再是一件枯燥脏乱的工作。 |

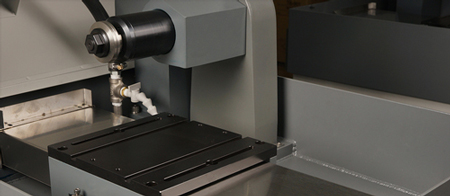

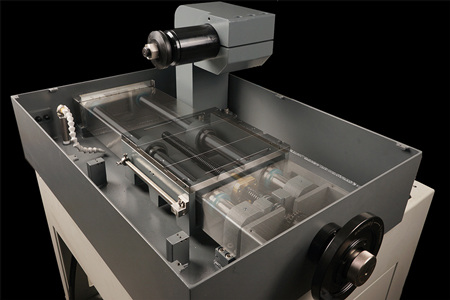

平整化的工作区域 将复杂精密机构羽化顺的线性导轨巧妙地藏于盖板底下，使得工作范围区域平整化，此设计不仅提升整体美观，更有效减少清洁死角，让维护更加轻松便利。  |
 |
 |

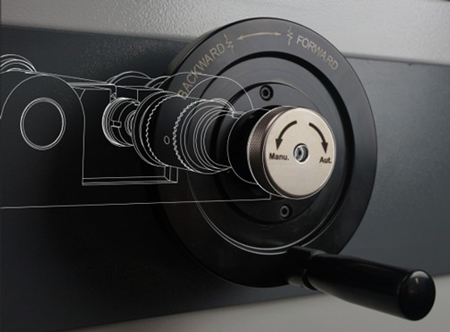

手动自动快速切换 搭载专利切换机构，大幅简化操作流程，使用者可于手动与自动模式之间快速切换，提升作业灵活性，应对不同加工需求更加得心应手。 |

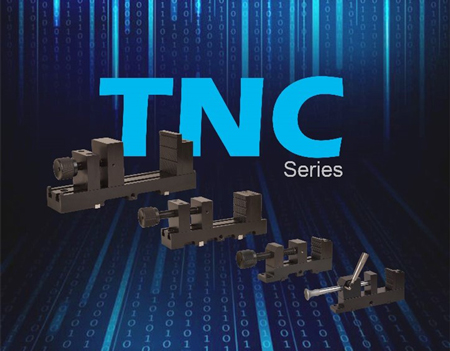

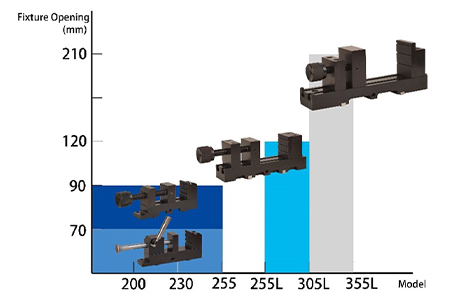

完整的夹具生态 提供多样化夹具选择，可依据样品尺寸、形状与加工需求灵活搭配，打造最适切的夹持方案。  |
 |

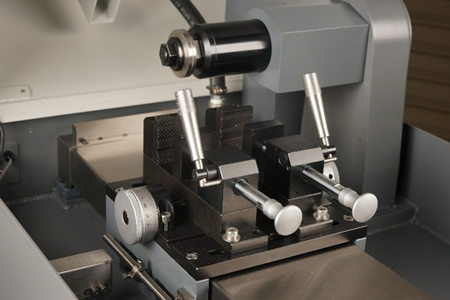

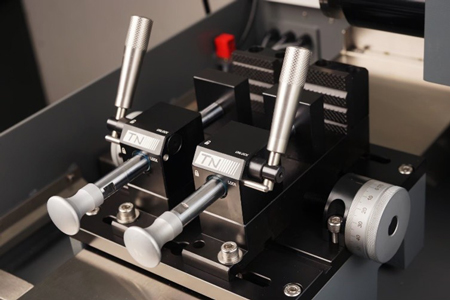

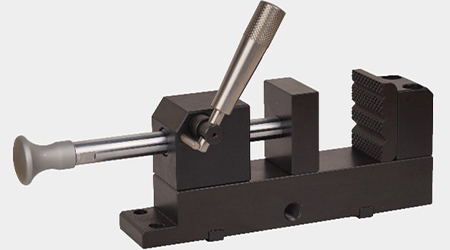

快速夹具系统 适用于小型样品或需频繁更换的加工情境，具备快速锁定功能，大幅缩短作业时间。TN 快夹系统夹持力可达 200 公斤以上，满足多数应用需求。  |
 |

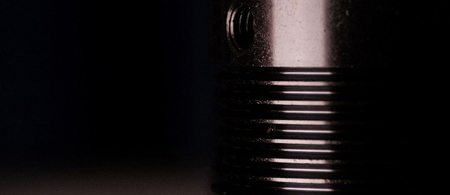

螺杆式夹具 采用方牙螺纹设计，提供强大且稳定的夹持力，适合需高压固定的加工应用，确保切割过程稳定无偏移。  |
 |
 |
 |
 |

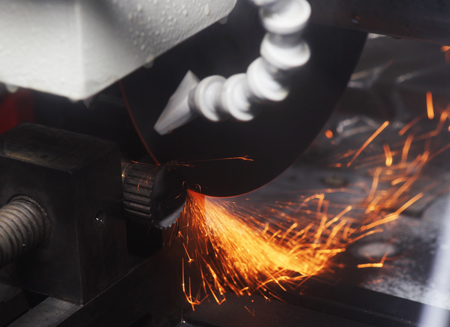

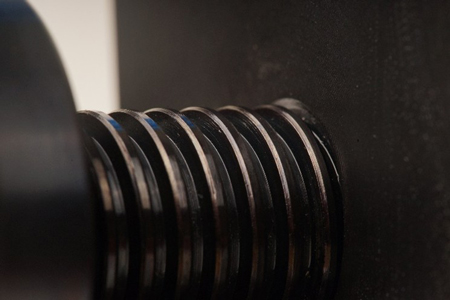

切割核心 - 切割精密级主轴 采用与加工机同等级的精密主轴，在同心度与公差控制上表现优异。动力传输使用多沟皮带设计，即使在高负载、高张力切割条件下，仍能维持稳定转速，确保切割品质与效率。  |
大型快速无段滑轨式夹具（TNC-355ASL） 全新的快速定位夹具，结合了高灵活性又具备高夹持力道，对于复杂型产品的夹持，提高了安全性能。无段滑轨式设计满足各种不同尺寸产品，不需要重复拆卸安装不同的工装夹具。最大开口尺寸：210mm  |
 |
 |

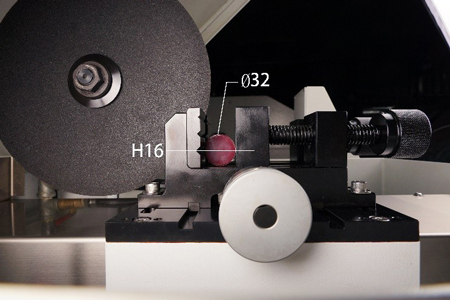

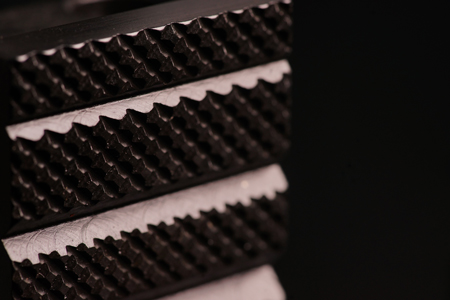

小型高强度螺杆加力夹具（TNC200/230/255） 适用于小型产品专用的螺杆加力夹具，使用整块钢材切削加工而成，结实耐用，并经过热处理工艺后，无论机械性能及防腐蚀能力皆为上选。 |

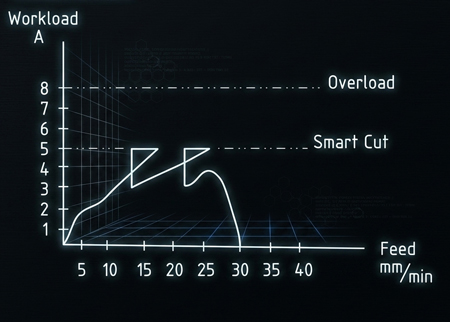

智慧进刀机能（选配） 根据不同材料特性，透过电流变化与切割负载之间的对应关系，进行拟人化往复进刀控制。此功能可有效应对高硬度材料的切割需求，不仅提升加工稳定性，同时延长切割片使用寿命，进一步降低整体耗材成本。 |
 |
 |

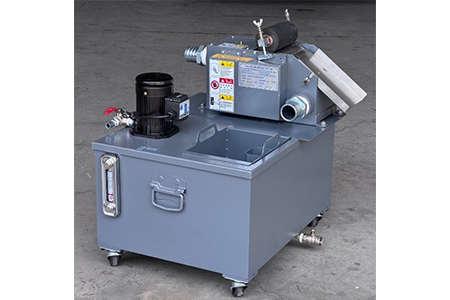

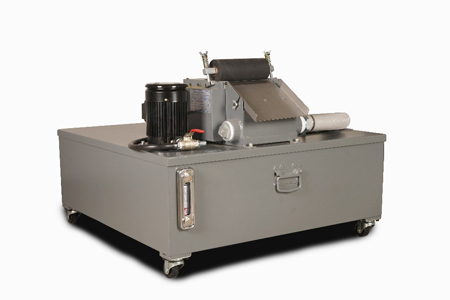

磁性过滤装置（选购） 可减少人工清洁循环水箱的次数，并降低残渣造成切削液的变质，延长使用寿命，易于收集残渣，降低成本，并使冷却系统的堵塞机率下降。 |
激光对刀系统（选购） 搭载激光对刀系统，大幅简化传统对刀流程，减少人工调整时间与误差来源，提升作业效率与定位精确度，让操作更加直觉快速。  |
 |
 |

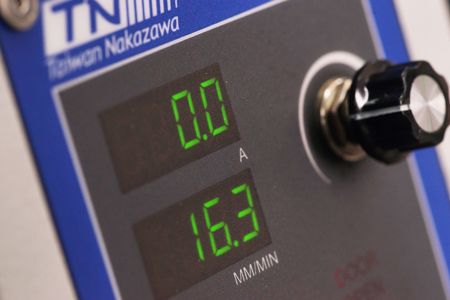

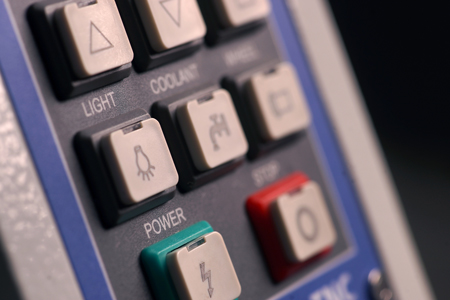

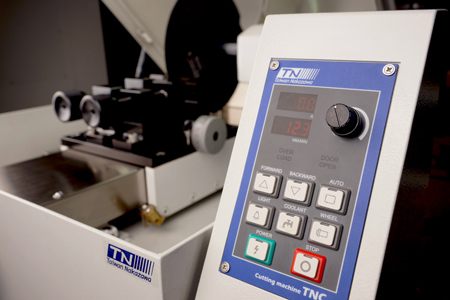

简单可靠的操控界面 操作界面以简洁直觉为设计理念，将复杂参数整合优化，通过单晶基板控制系统完成精确切割。进刀速度采用数值化设定，提供清晰明确的操作依据，让每一次调整都更加精准可控。 |
 |
 |

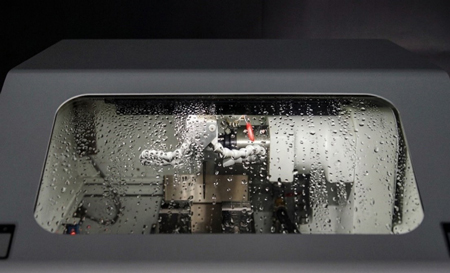

强化玻璃观察窗 舱室观察窗采用高强度强化玻璃设计，具备优异的耐用性与安全性。可清晰掌握切割过程中的运作状态，提升操作判断效率，同时延长整体使用寿命。 |
 |
 |
全机通过CE认证 如何确保使用者安全，是我们优先考虑的问题，不管电气安全上，或者是在日常切割当中，我们都依照国际安全CE机制为使用者的安全护航。 |

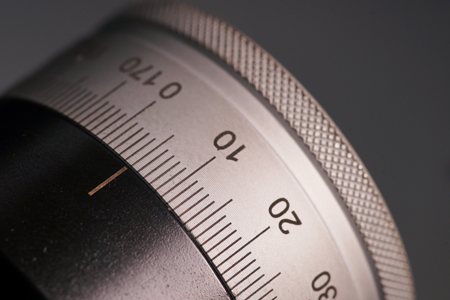

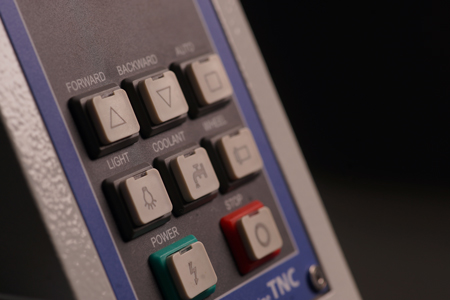

自动化机能 在自动进刀模式下，设备会自动感知设定的进刀终点，完成切割后在确保有冷却机能的状态下，位移台将自动回到切割原点，并蜂鸣提示切割完成。 一体式LED防泼水面板提供丰富的机能设定：进刀速度的调整及显示，智能进刀的机能设定等。 进刀手轮，一秒可切换为自动进刀，按下面板自动进刀启动键，即可开启自动进刀模式。 |
 |
 |

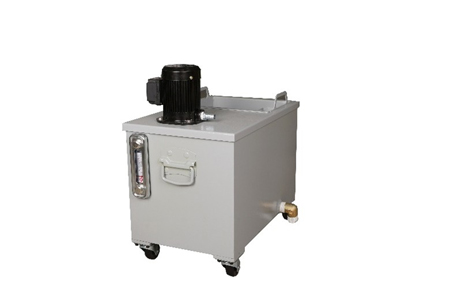

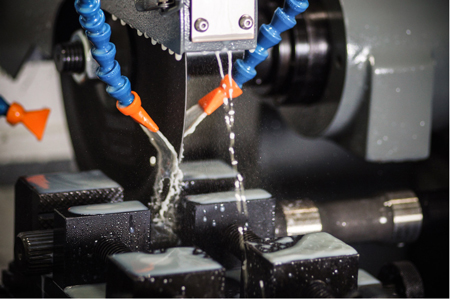

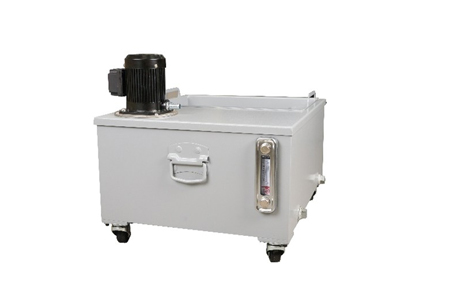

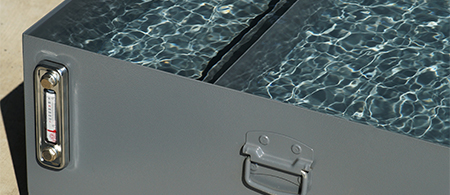

高效冷却系统 可依据不同加工需求与使用情境，灵活选配适合容量的水箱配置，以达最佳冷却效率。另可选配磁性过滤装置，有效去除切削杂质，维持冷却液洁净，延长设备与耗材使用寿命，确保长时间稳定运作。  |
 |
 |
 |
 |
耗材相容度 TNC 切割机可以兼容于国际上各大品牌相关耗材，具备高兼容度，可根据不同切割需求及任务，自由挑选适合的金相耗材，关于耗材规格可以咨询我司服务人员。 |
保养便利性 TNC 系列切割机，将进刀系统包覆在不锈钢防护机构当中，大幅降低保养频率，只需定期针对进刀螺杆进行添加润滑油脂，也可拨打 TN 服务电话，购买定期保养服务，由专人进行系统保养工作。 |
 |
 |
产品规格
| 项目 | 型号/规格叙述 | |||
|---|---|---|---|---|
| TNC-200AS | TNC-230AS | TNC-255AS | ||
| 结构 | 立地式 | |||
| 传动系统 | 形式 | 高效率感应电机皮带传动机构 | ||
| 马力 | 1HP(60/50Hz) | 2HP(60/50Hz) | 3HP(60/50Hz) | |
| 主轴转速 | 2990 (60Hz) | 2990 (60Hz) | 2750 (60Hz) | |
| (RPM) | 2960 (50Hz) | 2960 (50Hz) | 2720 (50Hz) | |
| 切割片规格 | 切割片外径 | ψ200mm | ψ230mm | ψ255mm |
| 切割片内孔径 | 轴径ψ31.75(*ψ25.4)mm | |||
| 试料夹持 | 夹具型式 | 快速夹具 | ||
| 开口距离调节 | 滑块调节活动钳口距离 | |||
| 锁紧方式 | 特殊凸轮快速固定 | |||
| 夹具开口量 | 最大 75mm | |||
| 左右位移量 | 最大 39mm (手轮调整) | |||
| 最大高度 | 62m | 82m | ||
| 横摆总长 | 488mm | |||
| 控制系统 | 面板形式 | IP55防水等级按键操控面板 | ||
| 功能 | LED数位显示板：1.进给速度 mm/min 2.负载电流安培值A 3.寿命纪录 4.智能进刀往复次数 | |||
| 自动进给速度调节 | ||||
| 手自动功能启停 | ||||
| 智能进刀机设定 (选购) | ||||
| 冷却系统功能启停 | ||||
| 完成蜂鸣提醒三种模式：1.关闭 2.无限蜂鸣提醒 3.30秒蜂鸣提醒 | ||||
| 磁性过滤系统功能启停 (选购) | ||||
| 进给系统 | 对刀方式 | 目视或 (选购雷射对刀装置) | ||
| 手动进退刀 | 使用进刀手轮 | |||
| 自动进刀 | 自由设定进给速度及切割终点，自动进给 | |||
| 自动退刀 | 工作台达到切割终点后，自动全速退回切割原点，随后蜂鸣提示 | |||
| 智能进刀 | 选配 (智慧电流往复式切割，请参考智能进刀说明) | |||
| 手动/自动切换 | 专利手自动一体式进刀手轮 (切换时间约 1秒) | |||
| 工作台行程 | 230mm | |||
| 照明装置 | 型式 | IP67高亮度LED灯具 | ||
| 安全机能 | 系统自保护机能 | 除被动过载保护外，可设置自保护功能 (负载上限) | ||
| 电流过载 | 进给功能停止，工作台返回到切割原点 | |||
| 急停按钮 | 紧急状况下按下急停按钮可停止所有机能 | |||
| 观察窗 | 安全强化玻璃 | |||
| 舱门安全装置 | 上掀滑轨，气压支撑防夹 | |||
| 未正确关闭舱门，主轴功能无法启动动作中开启舱门主轴 | ||||
| 动作停止 | ||||
| 过载保护 | 设定过载电流及电机过载保护装置 | |||
| 冷却装置 | 水箱容量 | 50L | ||
| 循环泵浦 | 1/8HP | |||
| 循环水量 | 48L/min | |||
| 冷却水喉 | 2组 | |||
| 清洁水喉 | 1组 | |||
| 过滤方式 | 过滤网与沉淀槽 | |||
| 重量 | 25kg | |||
| 尺寸 | D320*W500*H360 | |||
| 使用电源 | AC 220V / 380V 50Hz/60Hz 3P，电源线长度 3500mm | |||
| 功率 | 1000w | 1700w | 2500w | |
| 机台 | 尺寸 | D900*W800*H1300mm | ||
| 重量 | 257kg (220V) | 261kg (221V) | 264kg (222V) | |
| 264kg (380V) | 268kg (380V) | 271kg (380V) | ||
| 标准配件 | 切割片*2、切削液2L、排水滤网、工具箱(含工具)*1set | |||
