長行程檢出器

IPD-B 長行程檢出器

產品型號:IPD-B

產品敘述

長行程檢出器 IPD-B系列

- 15或35mm的長行程檢出器也能提供0.5um的解析度
- 高機械剛性,全測定行程都能提供良好的精度
- 具備原點檢出功能,關閉電源後不須再進行歸零
- IP67保護等級, CE Mark對應



IPD-B 長行程檢出器 IPD-B 長行程檢出器



IPD-B 長行程檢出器 IPD-B 長行程檢出器



型式IPD-B535/2M IPD-B515/2M
測定範圍 35mm 15mm
最小讀值 0.5um
指示精度 低於2.0um 低於1.5um
測定力 低於2.5N 低於1.5N
讀取速度 2000mm/sec
保護等級 相當於IP67
原點位置 底部以上約2mm
重量 約225g 約165g
連接線長 2m
標準規格測定頭 F201(陶瓷)
伸縮套 M-142 M-139



顯示器 IPD FCC

- 雙檢出器和差演算功能,方便執行振幅,偏心等測定
- 全系列真備合格判定輸出, BCD/RS232C 輸出可選用
- 測定條件,公差設定值,上段/下段共7組記憶



IPD-B 長行程檢出器
IPD-B 長行程檢出器
厚度測定(P+P)
傾斜側定
IPD-B 長行程檢出器 IPD-B 長行程檢出器
段差測定(P-P)

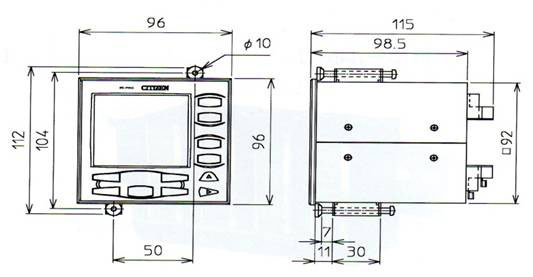

產品規格

型式IPD-FCC1IPDFCC1
/BO
IPD-FCC1
/RS
IPD-FCC2IPDFCC2
/BO
IPD/FCC2
/RS
顯示 極性及6位數字(2段),模式顯示及綠色/紅色背光LCD
最小讀取量 0.5/1/5/10um(可選擇)
顯示範圍 -99.9995~+99.9995mm
量子化誤差 ±1個位數
讀取速度 2000mm/sec
輸出入端子台 有(-NG/OK/+NG,誤差)
BCD
RS-232C
檢出器連接數 1個 2個
合差演算功能 +A+B,+A-B,-A+B,-A-B
歸零方式 前面板或外部信號控制可在任意點歸零
數據保持方式 外部信號控制保持面板數據
測定方向切換 +(可切換設置)
預設功能 極性及六位數字預設
選別功能 3段(最大可輸入記憶7組數據)
峰值測量 +P,-P,P-P,P-P/2(+P:最大值.–P:最小值)
電源 端子台:DC12-24V(±10%)9VDC電源供應器(選購品)
質量 約630g 約670g 約690g 約640g 約680g 約730g
