產品敘述
產品特性

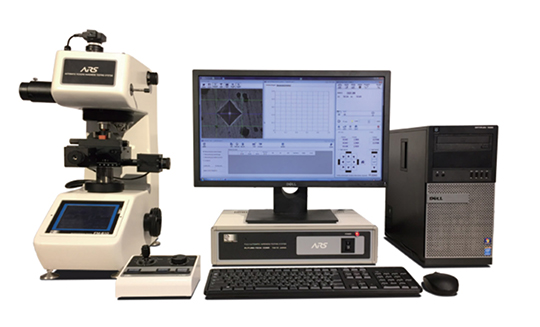

- 兼容於微小硬度計及維氏硬度計的全自動化測試系統！

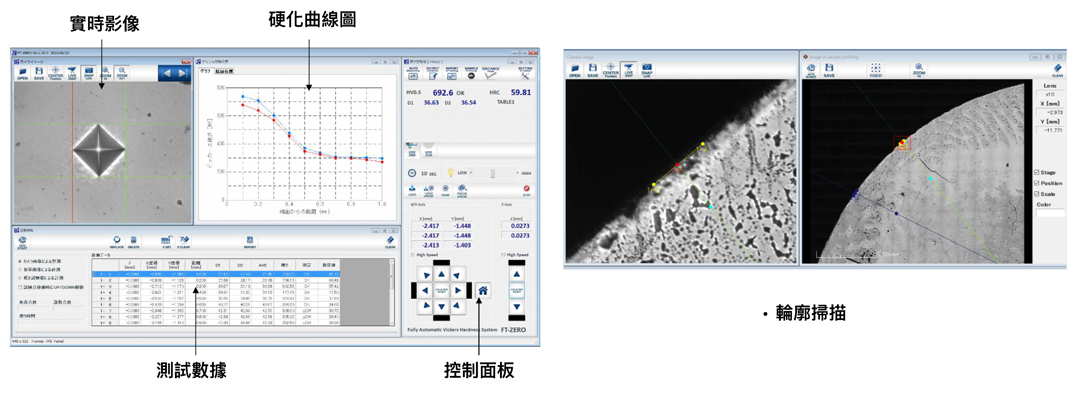

消除位移誤差、對焦誤差、壓痕量測誤差，全自動無人化自動測量。 - 友善的操作介面
根據用戶喜好重新設計操作系統，用上就愛上。 - 輕鬆測試，⼀鍵呼出自定義路徑及測定方式
所有的測試條件都可記憶，僅需要修改測定起始點，即可馬上開始測試不需繁雜設定。 - 智能試料輪廓掃描系統
針對複雜樣品測試需求，可智能繪出試料端面的形狀，建立座標系統方便路徑編程。雙擊輪廓圖位置，即可使測試畫面移動⾄中心位置。 - 先進光學系統

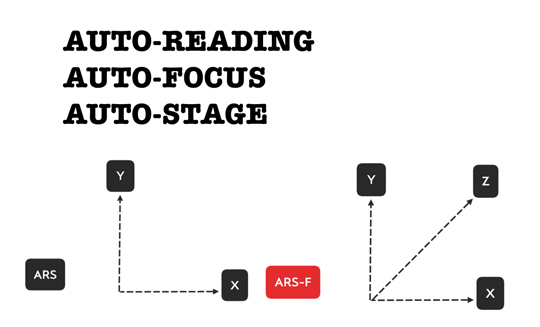

搭配高畫素CMOS，不管在任何模式下都能提供清晰的測試要求。 - 試料傾斜高度補正機能（ARS-F)

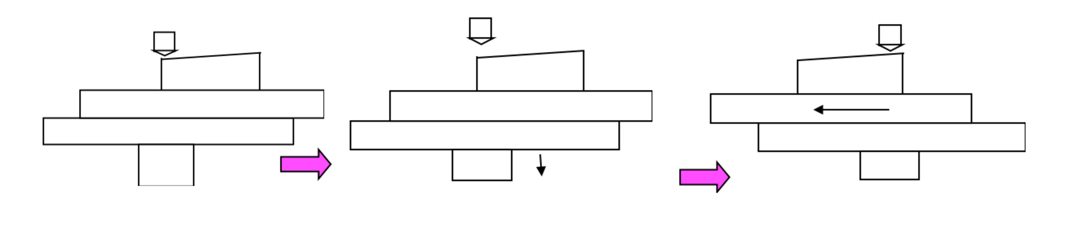

針對樣品可能因為金相前處理過程當中，試樣存在有傾斜問題，系統可藉由記憶Z軸高度。自動線性調整對焦高度，不但降低設備損壞機率，也保證了測試精度。 - 自定義測試報表
用戶可以自⼰設計喜愛的報表格式，藉由軟體的數據導出功能，可以更豐富及多樣化測試報表。 - 尺寸測定功能
除了硬度測試功能，本系統具備距離及角度測定的功能，提供兩點距離，線段角度的功能。

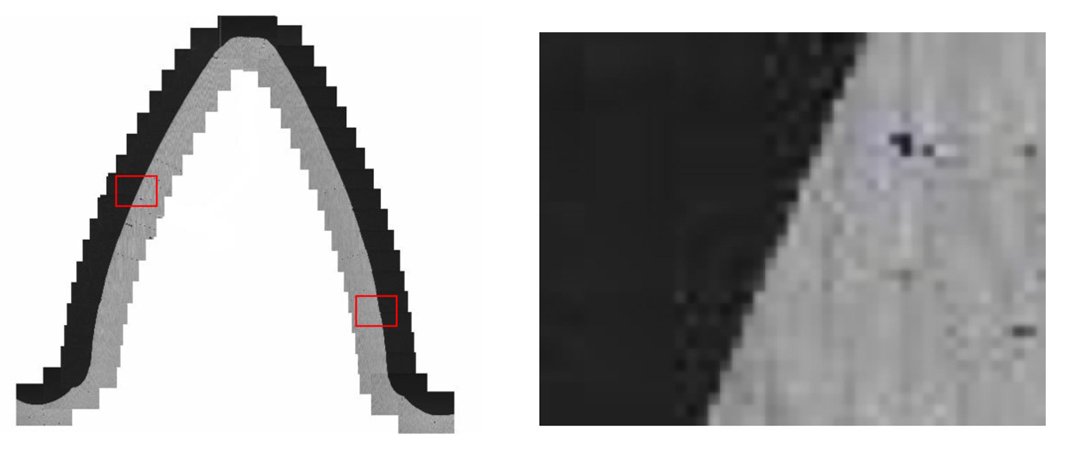

輪廓掃描功能：針對複雜樣品測試需求，可智能繪出試料端面的形狀，建立座標系統方便路徑編程。
雙擊輪廓圖位置，即可使測試畫面移動⾄中心位置。

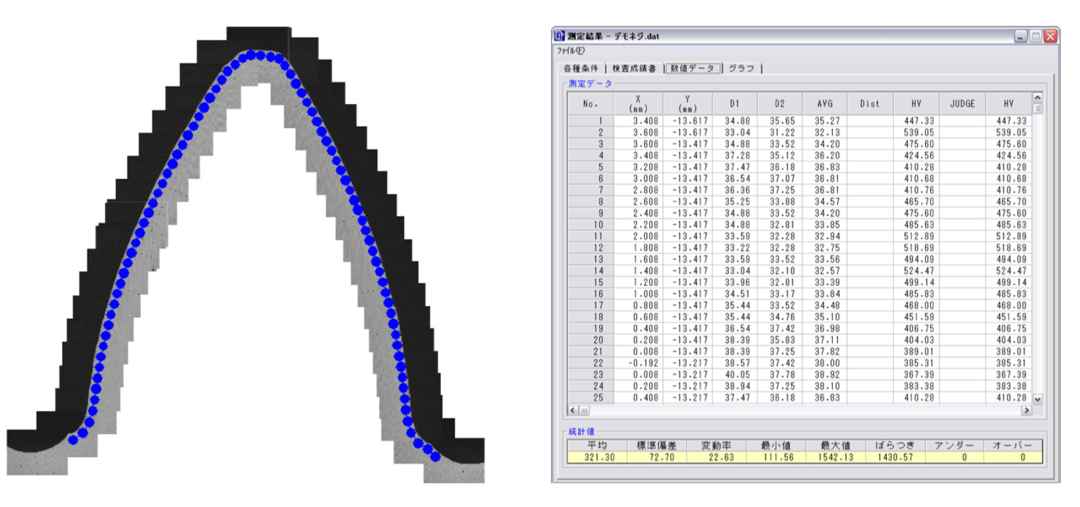

測試路徑直線組：根據測試要求，進行描繪測試線段，可輸入測試點間距、打點數量、角度等進行硬度測試，並可輸出有效硬化層曲線及數據。

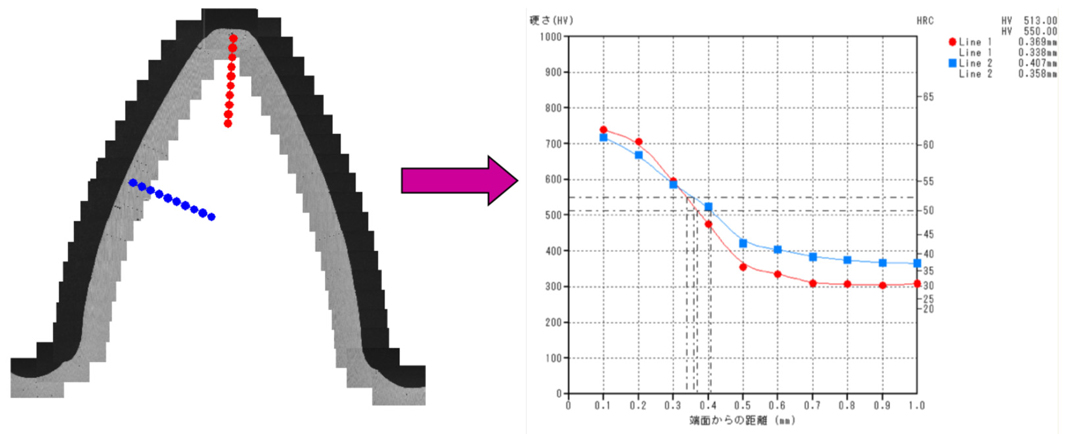

測試路徑軌跡：針對樣品測試需求，可智能依據試料端面的形狀，建立測試路徑，進行多線層硬度測試。

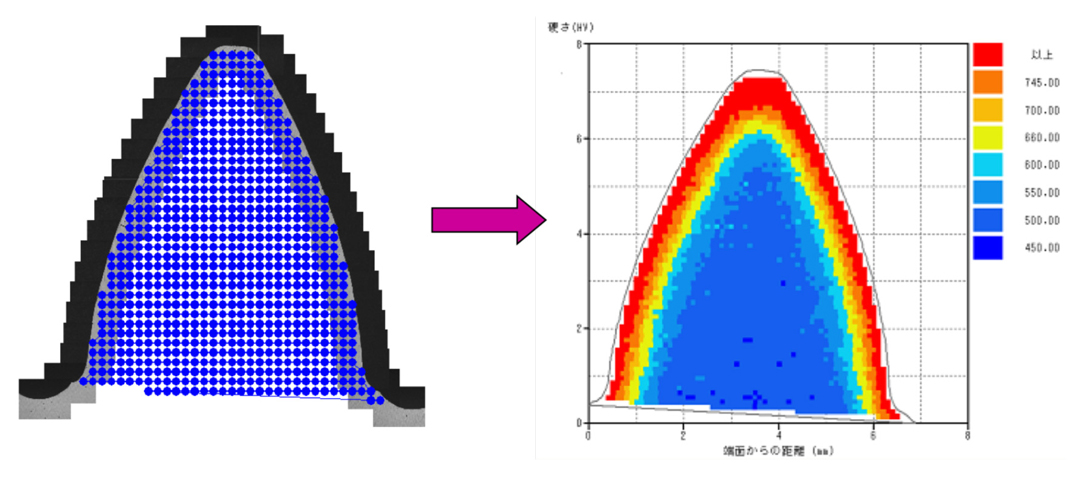

測試路徑矩陣：智能掃描生成全範圍硬度測試方法，可依據硬度高低間隔設定不同⾊彩呈現出硬度分佈圖。

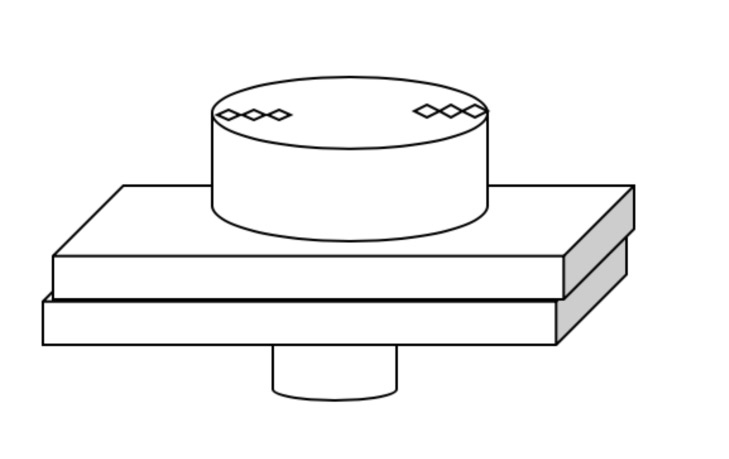

Ｚ軸自動補正機能：根據試料端面高度可進行智能Ｚ軸補正，可保證對焦及測試高度準確。
產品規格
| 項目 | ARS | ARS-F | |
|---|---|---|---|
| 兼容尺規 | HV (Vickers) /HK (Knoop) | ||
| 語言 | 繁體中文、英文、簡體中文、⽇文 | ||
| 可搭配機種 | FM110、FM310、FM810、FV110、FV310、FV810 | ||
| 測試方式 | 遙控主機進行位移台位移 / 樣品輪廓掃描 / 路徑設定 / 自動測試 / 自動讀取 / 自動對焦 (ARS-F) | ||
| Z軸位移方式 | 手動 | 高精度步進馬達搭配齒輪裝置具備自動位移，自動對焦機能 | |

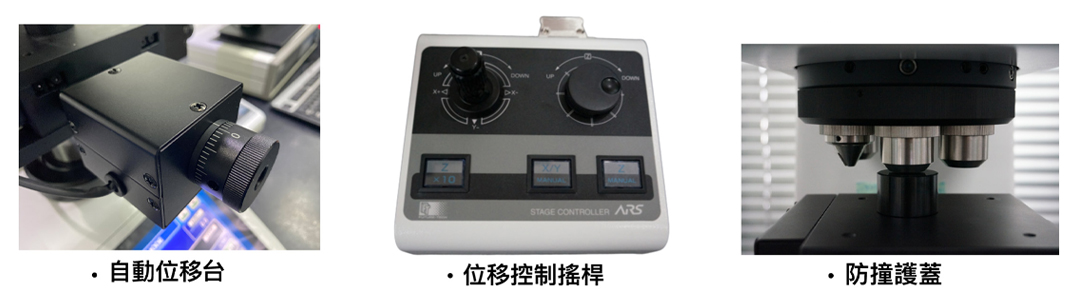

| X-Y位移台 | 位移裝置 | 高精度步進馬達，提供自動位移，座標系統建立，自動試樣輪廓掃瞄機能 | |
| 位移台尺寸 | 110 x 111mm | ||
| 最大移動量 | 50 x 50mm | ||
| 最小移動量 | 1μm | ||
| 位移速度 | 1-25mm/sec 可調 | ||
| 搖桿裝置 | N/A | 提供X-Y-Z三個座標方向的細調、粗調、及10倍速移動 (Ｚ軸) | |
| 保護裝置 | X-Y-Z行程極限裝置 | X-Y行程極限 | X-Y-Z行程極限 |
| 鼻輪防護裝置 | N/A | 鏡頭及測頭護蓋組 | |
| 圖像裝置 | 130 萬CMOS高清高性能⼯業相機，可拍攝壓痕圖片及組織照片 | ||
| 可選購 500 萬CMOS高清高性能⼯業相機 | |||
| 路徑功能 | 直線組、亂數組、任意點、矩陣 (自動) 、軌跡、圓 | ||
| 修正功能 | 路徑設定後的位置修正機能，測量結束後的修正功能、觀察測試當中的壓痕讀取機能 | ||
| 對不良表面的讀取能力 | 化學腐蝕面及研磨拋光不良表面，可測定讀取參數提高成功率 | ||
| 中心設定 | 可在測試畫面上設定壓痕中心位置，方便尋找測試位置 | ||
| 壓痕讀取方法 / 讀取速度 | 自動讀取 / 手動讀取 / 每一壓痕約 0.3秒 | ||
| 壓痕銳角判斷法 | 根據壓痕中心偵測範圍內比對數據尋找尖端位置 (檢出範圍、檢出幅、中心點) | ||
| 最小壓痕讀取能力 | 10µm (在50X物鏡視野下) | ||
| 重覆精度 | ±0.5% HMV700 (1) | ||
| CCD最小移動讀取精度 | 最小移動讀取精度 0.2µm | ||
| 硬度換算 | SAE-(J-417b)、ASTM (E-140) | ||
