產品敘述
IPD 用小型顯示器 IPD-SC1R
- 最小讀取遞期 1sec ，最多可保存2048個讀取值
- 每個顯示器內皆可儲存2048個讀取值，最快可在 1 msec 週期內讀取一個值，儲存後可以利用 RS232C輸出，利用此功能可作為形狀測定的用途
- 多個顯示器並聯可向時控制
- 當多個顯示器並聯時，可利用外部信號控制同時將每個顯示器數據同步歸零或同步儲存
- 多個顯示器並聯可自由四則運算
- 最大161固測試數據可在一個親機上進行四則運算，例如三台顯示值的平均，16台顯示值的總和，或是各子機中最大值和最小值的差等

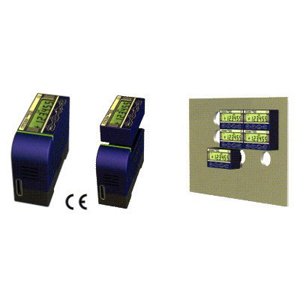

顯示部分可分離，可分離再遠端控制 (需選購配備 IPD-SC1-DPM連接線)

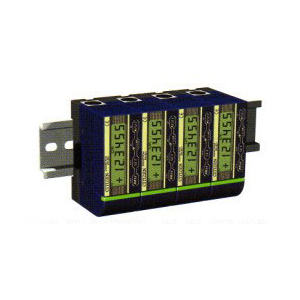

最多可同時並聯15台子機 + 1台親機，親機連結RS232C可下指令讀取所有子機資料或進行運算，使用標準DIN軌道
控制軟件 IPD-Dview
- 條件設置管理,防止錯誤發生
- 簡易3D輪廓圖繪製
- 自動從並聯子機中檢出數據
- 表格化管理，計算控制轉速，可在一圈的轉動中擷取記憶最高2048個測試點，再利用電腦讀取所有記憶，配合位置關係繪出輪廓圖

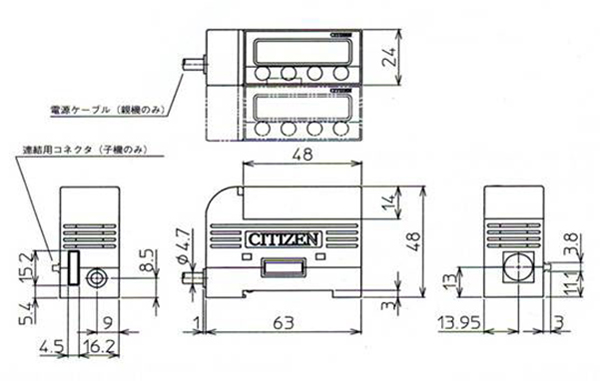

產品規格
| 型式 | IPD-SC1RP (親機) | IPDSC1RC (子機) |
|---|---|---|
| 電源電壓 | DC12-24V±10% | |
| 消費電流 | 200mA200mA以下 | |
| 顯示 | 極性及六位數字，模式顯示，紅/綠雙色背光 | |
| 顯示分解能 | 0.1/1/10um (可選擇) | |
| 顯示範圍 | -99.9999 ~ +99.9999mm | |
| 量子化誤差 | ±1個位數 | |
| 讀取速度 | 2000mm/sec (使用0.5um分解能的檢出器時) | |
| 檢出器連接數量 | 1個 | |
| 最大並聯數 | 16台 (親機1台 + 子機15台) | |
| 歸零方式 | 面板按鍵，外部信號，RS信號等可在任意點歸 | |
| 預設功能 | 極性及六位數字 | |
| 數據保持 | 外部信號控制數據保持 | |
| 峰值測試 | +P，-P，P-P， (P-P) / 2 (+P最大值，-P最小值) | |
| 測試方向切 | +/- 方向可切換 | |
| 錯誤功能 | 有 | |
| 合格判定功 | -NG/OK/+NG | |
| 測定條件記 | 7組 (按鍵輸入或RS碼輸入) | |
| 演算功能 | + / - / * / 並聯顯示器平均 | |
| RS232C | 有 | 無 |
| 計測值記憶 | 2048個數據 | |
| 輸入信號 | 歸零，儲存指令，數據保持，峰值清除 | |
