產品敘述

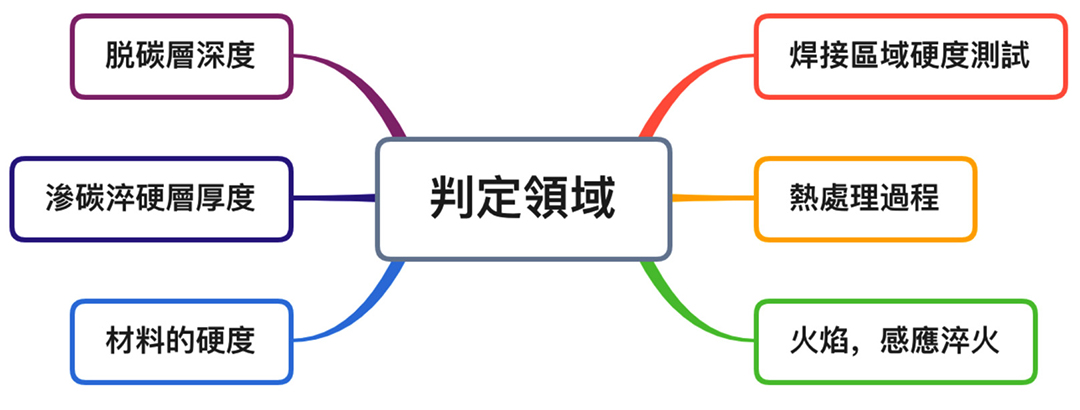

作為FT硬度計最具代表性產品，以壓倒性優勢取得市場極高估有率的機種，適用各領域金屬及科研硬度檢測使用，從經濟型到高自動化機種皆可搭配及升級。
產品特性
- 保證清晰的測量視野
日本獨家裝配工藝，選用一流配件，將光學及物理特性結合達到最舒適及優秀的成像效果，降低疲勞度，提升效率及測量精準度的最佳選擇。 - 國際主流硬度規範
符合JIS B7734/B 7735 、 ASTM E-384 、 ISO 8507-2等規範。 - 集堅固耐用及美觀的機身設計
高剛性機身，經過反覆驗證安定性，特殊塗裝工藝，可常保亮麗如新。 - 智能操作單元（FM-810型）
全彩7寸LCD觸控屏幕，高度集成多功能觸控介面，具備多種測試方法，微小維克氏硬度/努布硬度/特殊荷重勃氏硬度/KC破壞韧性等。 - 硬度比對參考功能（FM-810型）
內建SAE-J417b，ASTM（E-140）硬度換算機能，提供不同硬度的參考值。 - 位移精度（FM-810型）
可選購數顯分厘卡，並可將X-Y座標系統通過連線接入顯示面板。 - 豐富的觀察倍率選擇
除標準配置兩個物鏡除外，FM系列可多支援至四個物鏡。 - 形狀補正功能（FM-810型）
提供國柱度補正、球面補正等特殊機能。 - 豐富的荷重選擇
提供四種荷重搭配，可依需求選擇適合的機種。 - 升級自動化系統
根據需求可以升級自動位移裝置，壓痕自動讀取系統，硬度測量軟件。

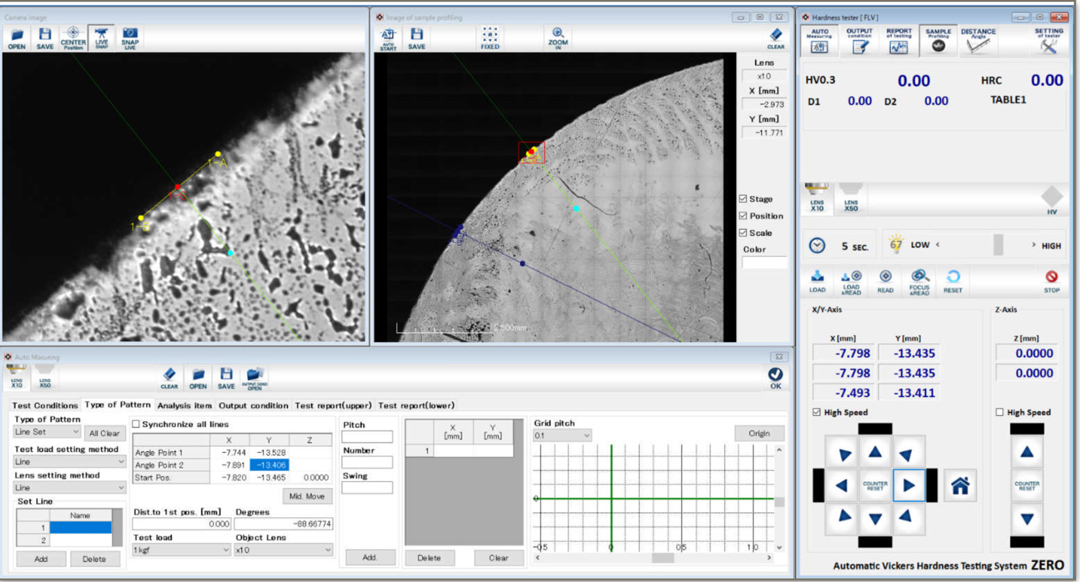

可升級AR維氏壓痕自動讀取系統
配置：130 萬CMOS圖像装置、FT-ZERO硬度測量軟體
產品規格
| 項目 | FM-110e | FM-110 | FM-310e | FM-310 | FM-810e | FM-810 | |
|---|---|---|---|---|---|---|---|
| 測試荷重 | A type |  |
|||||
| B type |  |
||||||
| C type |  |
||||||
| D type |  |
||||||
| E type |  |
||||||
| 功能 | HV | HV/HK | HV/HK/HBS/HBW/KC破壊韌性機能 | ||||
| 硬度換算 | - | 根據SAE-J417b，ASTM（E-140）硬度換算 | |||||
| 操作面板形式 / 功能 | 薄膜面板：開始測試鍵 / 光源調整 / 轉塔切換（110型） | 薄膜面板：開始測試鍵 / 光源調整 / 轉塔切換（310型）/ HV-HK切換 / 硬度顯示/D1，D2值顯示/荷重保持時間調整 | LCD觸控面：開始測試鍵 / 光源調整 / 轉塔切換（810型）/HV-HK切換 / 硬度顯示/D1，D2值顯示 / 荷重保持時間調整 / 數據記憶編輯 / 荷重力顯示 / 數位分厘卡座標数據接入判定值HI-OK-LOW / 換算值 / 休眠功能 / 硬度曲線圖 / 圓柱度及曲面補正 / 自我診斷功能BS / HBW / KC破壞韌性機能 / 試料厚度計算 | ||||
| 荷重加載方式 / 負荷速度 | 自動負荷-保持-解除 方式 / 速度 60 µm / sec | ||||||
| 荷重保持時間 | 5 ~ 40秒 | 5 ~ 99秒 | |||||
| 對焦方式 | 手動對焦 | ||||||
| 轉塔 - 鏡頭切換機構 | 手動 | 自動 | 手動 | 自動 | 手動 | 自動 | |
| 壓痕計測 | 手動讀取 | ||||||
| 測頭 | 標配HMV測頭 x1 | 標配HMV測頭 x1，可選購HK、HB測頭（最多安装兩個測頭） | |||||
| 目鏡 | 10x接眼目鏡 | ||||||
| 物鏡 | 標配物鏡10x & 50x（最多可以安裝三個物鏡） | 標配物鏡10x & 50x（最多可以安裝四個物鏡） | |||||
| 可選購5x、20x、40x 、100x | |||||||
| 計測 顯微鏡 |
型式 | 機械式分厘卡 / 查表 | 電子式 | ||||
| 最大計測長度 | 顯微鏡倍率 x100 視野下 850pm / 倍率 x500 視野下 170µm | ||||||
| 最小顯示單位 | 分厘卡：0.5 µm | 數字顯示：0.01µm（x500倍視野） | |||||
| 最小計測單位 | 分厘卡：0.1 µm | 數字顯示：0.01µm （x500倍視野） | |||||
| X-Y 載物台 |
型式 | 位移方式：手動 / 尺寸：100x100mm / 移動量（X）25 x（Y）25mm | |||||
| 夾具 | 精密虎鉗開口量 50mmX1 | ||||||
| 最大試料高度與深度 | 最大試料高度：95mm 最大試料深度：115mm | ||||||
| 光源 | LED光源（測試中自動減光） | ||||||
| 精度 | 根據 JIS B-7725、JIS B-7734 、 ASTM E-384以及 ISO/DIN 6507-2 | ||||||
| 輸出信號 | USB (RS232C) | ||||||
| 設備尺寸 / 重量 | W186 x D450 x H504mm / 約 40kg（含工具箱） | ||||||
| 電源供應 | AC100~115V/AC240V (50/60HZ) | ||||||
| 標準附屬品 | HMV測頭、50x物鏡、10x物鏡、硬度標準片、防塵罩、水平調整腳、工具箱、電源線、出廠證書、說明書 | ||||||
