產品敘述
SW型彈簧試驗機概要：
- 試驗項目：引張,壓縮試驗
- 畫面顯示內容：測試內容，整合功能，100組登錄記
- 憶，條狀圖，偏差圖
- 測試單位：Kgf (N.1b)
- 各段設定輸入方式：Teaching/Ten-Key/Step 共3種
- 輸入方式
- 印字功能：自動，手動，Note Input列印顯示畫面
- 公差設定：±%2設定
- 觸控面板：7'' wide 256色全彩TFT
- 長度解析：0.01mm
- 可調速度：1 to 600mm/min
- 自動補正彎曲量：自動補正硬性歪曲
- 自動原點檢出功能：顯示最終原點設定
- 荷重解析：最大顯示 1/100000
- 外部連結：USB PORT
- 保護功能：Overload機台停止功能，緊急停止按鈕

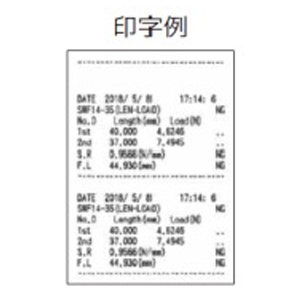

印字機能
內置打印機可以打印。
打印項目為“日期和時間”，“品番”，“測量數據”和“ OK / NG判斷”
操作畫面（觸控面板）

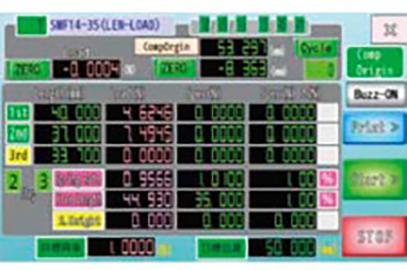

測定畫面

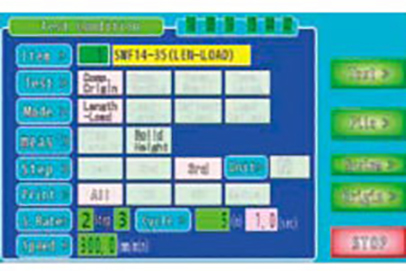

條件設定畫面

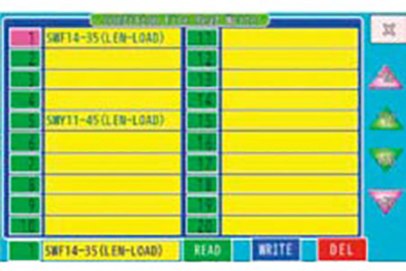

品番登錄畫面
產品特性
- 兼容壓縮彈簧和拉伸彈簧
- 在觸摸屏上操作條件設置和品番登錄供日後使用
- 可以登錄各種品番條件 (最多100個)
- 支持測量段數 (最多三段) ，彈簧常數，自由長度，密著高度 (僅壓縮彈簧) 和初張力 (僅引張彈簧) 的測量
- 使用內置打印機打印測量結果
- 可選PC購軟體操控
產品規格
| 型號 | SW-1 | SW-5 | SW-10 | SW-50 | SW-100 | SW-100T | SW-200T | SW-500T |
|---|---|---|---|---|---|---|---|---|
| 試驗容量 | 10N | 50N | 100N | 500N | 1000N | 1000N | 2000N | 5000N |
| 荷重分解能 | 0.0001N | 0.001N | 0.001N | 0.01N | 0.01N | 0.01N | 0.1N | 0.1N |
| 推薦測試範圍 | 0.5 到 100％F.S (包括測試荷重和彈簧常數) | |||||||
| 荷重精度 | ± 0.2 % F.S | |||||||
| 單位選擇 | N (國外規格可以選擇kgf和lb) | |||||||
| 試驗速度 | 10 ~ 600 mm / min | |||||||
| 最大試驗長 | 205 mm | 390 mm | 600 mm | |||||
| 長度分解能 | 0.001 mm | |||||||
| 長度精度 | ± 0.05 mm (150 mm 範圍內) | ± 0.1 mm (500 mm 範圍內) | ||||||
| 手動操作 | 上升下降有LO、MID、HI等三段操作 | |||||||
| 壓縮盤直徑 | 上 Φ 20 下 Φ 60 | 上 Φ 60 下 Φ 60 | 上 Φ 150 下 Φ 150 | |||||
| 引張掛勾 | 1段 | 2段 | 1段 | 選購 | ||||
| 機台尺寸 | W460×D350×div41mm | W460×D350×H741mm | W860×D540×H1372mm | W860×D540×H1350mm | ||||
| 質量 | 約45kg | 約70kg | 約190kg | 約200kg | ||||
| 電源 | AC100V～240V | AC100V | ||||||
