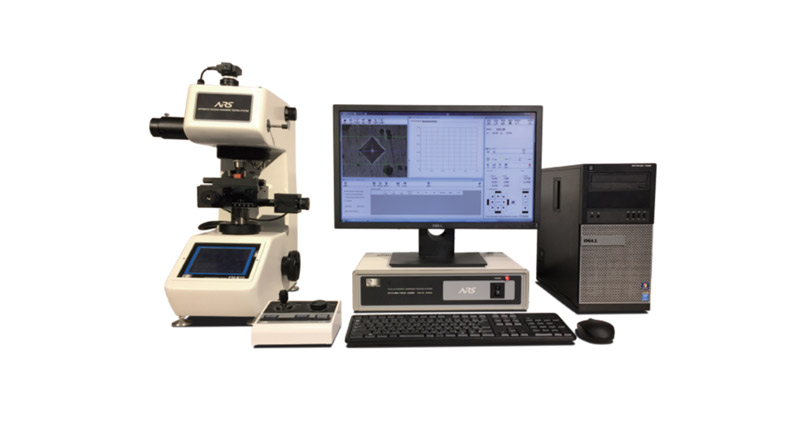

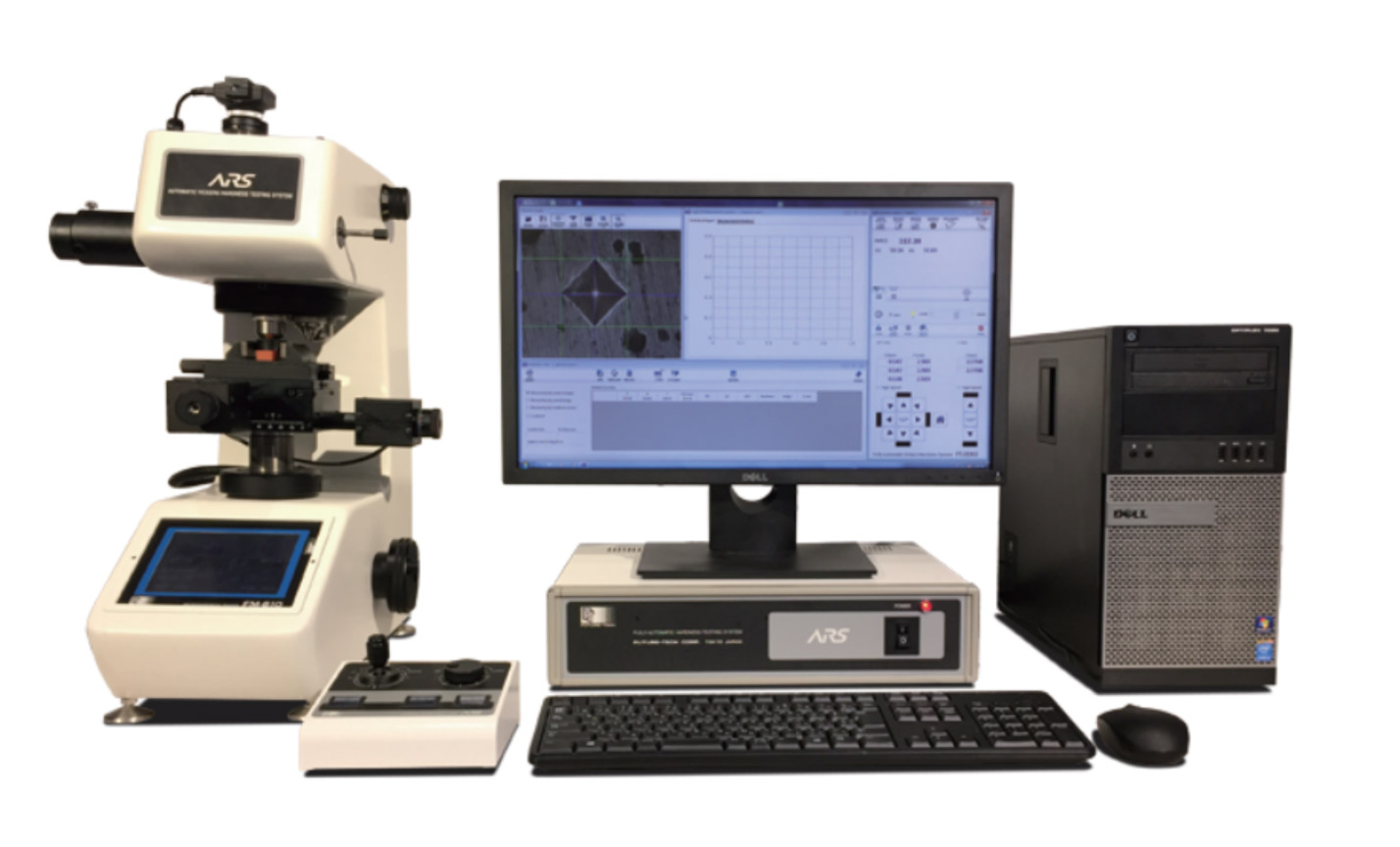

全自動維氏硬度試驗系統 ARS & ARS-F

產品型號:ARS & ARS-F

詢價
全自動維氏硬度試驗系統 ARS & ARS-F
產品敘述

產品特性
  • 兼容於微小硬度計及維氏硬度計的全自動化測試系統!
    消除位移誤差、對焦誤差、壓痕量測誤差,全自動無人化自動測量。
  • 友善的操作介面
    根據用戶喜好重新設計操作系統,用上就愛上。
  • 輕鬆測試,⼀鍵呼出自定義路徑及測定方式
    所有的測試條件都可記憶,僅需要修改測定起始點,即可馬上開始測試不需繁雜設定。
  • 智能試料輪廓掃描系統
    針對複雜樣品測試需求,可智能繪出試料端面的形狀,建立座標系統方便路徑編程。雙擊輪廓圖位置,即可使測試畫面移動⾄中心位置。
  • 先進光學系統
    搭配高畫素CMOS,不管在任何模式下都能提供清晰的測試要求。
  • 試料傾斜高度補正機能(ARS-F)
    針對樣品可能因為金相前處理過程當中,試樣存在有傾斜問題,系統可藉由記憶Z 軸高度。自動線性調整對焦高度,不但降低設備損壞機率,也保證了測試精度。
  • 自定義測試報表
    用戶可以自⼰設計喜愛的報表格式,藉由軟體的數據導出功能,可以更豐富及多樣化測試報表。
  • 尺寸測定功能
    除了硬度測試功能,本系統具備距離及角度測定的功能,提供兩點距離,線段角度的功能。




輪廓掃描功能:針對複雜樣品測試需求,可智能繪出試料端面的形狀,建立座標系統方便路徑編程。

雙擊輪廓圖位置,即可使測試畫面移動⾄中心位置。

  測試路徑直線組:根據測試要求,進行描繪測試線段,可輸入測試點間距、打點數量、角度等進行硬度測試,並可輸出有效硬化層曲線及數據。
  測試路徑軌跡:針對樣品測試需求,可智能依據試料端面的形狀,建立測試路徑,進行多線層硬度測試。
  測試路徑矩陣:智能掃描生成全範圍硬度測試方法,可依據硬度高低間隔設定不同⾊彩呈現出硬度分佈圖。
  Z軸自動補正機能:根據試料端面高度可進行智能Z軸補正,可保證對焦及測試高度準確。

產品規格
項目 ARS ARS-F
兼容尺規 HV(Vickers)/HK(Knoop)
語言 繁體中文、英文、簡體中文、⽇文
可搭配機種 FM110、FM310、FM810、FV110、FV310、FV810
測試方式 遙控主機進行位移台位移/樣品輪廓掃描/路徑設定/自動測試/自動讀取/自動對焦(ARS-F)
Z軸位移方式 手動 高精度步進馬達搭配齒輪裝置具備自動位移,自動對焦機能
X-Y位移台 位移裝置 高精度步進馬達,提供自動位移,座標系統建立,自動試樣輪廓掃瞄機能
位移台尺寸 110x111mm
最大移動量 50x50mm
最小移動量 1μm
位移速度 1-25mm/sec 可調
搖桿裝置 N/A 提供X-Y-Z三個座標方向的細調、粗調、及10倍速移動(Z軸)
保護裝置 X-Y-Z行程極限裝置 X-Y行程極限 X-Y-Z行程極限
鼻輪防護裝置 N/A 鏡頭及測頭護蓋組
圖像裝置 130萬CMOS 高清高性能⼯業相機,可拍攝壓痕圖片及組織照片
可選購500萬CMOS高清高性能⼯業相機
路徑功能 直線組、亂數組、任意點、矩陣(自動)、軌跡、圓
修正功能 路徑設定後的位置修正機能,測量結束後的修正功能、觀察測試當中的壓痕讀取機能
對不良表面的讀取能力 化學腐蝕面及研磨拋光不良表面,可測定讀取參數提高成功率
中心設定 可在測試畫面上設定壓痕中心位置,方便尋找測試位置
壓痕讀取方法/讀取速度 自動讀取/手動讀取/每一壓痕約0.3秒
壓痕銳角判斷法 根據壓痕中心偵測範圍內比對數據尋找尖端位置(檢出範圍、檢出幅、中心點)
最小壓痕讀取能力 10µm(在50X物鏡視野下)
重覆精度 ±0.5%HMV700(1)
CCD最小移動讀取精度 最小移動讀取精度0.2µm
硬度換算 SAE-(J-417b)、ASTM(E-140)
