倒立式VS.正立式金相顯微鏡：和普通顯微鏡有何不同？

在現代金屬材料分析與品質檢驗過程中，金相顯微鏡扮演著極為關鍵的角色。金相製樣與顯微觀察的品質，直接影響檢測數據的可靠性，進而左右企業對產品品質的判斷與製程優化。而在選購金相顯微鏡時，「倒立式」與「正立式」的選擇，常常讓企業用戶感到困惑。身為台灣專業的金相前處理與檢測設備供應商，中澤公司本文將以專業角度，為您詳細解析兩者差異，並說明金相顯微鏡與一般顯微鏡在應用層面的本質不同。

金相顯微鏡的核心使命：觀察金屬內部組織

首先，我們必須理解金相顯微鏡的檢測任務。與生物顯微鏡、研究顯微鏡主要觀察活體樣品、細胞組織不同，金相顯微鏡專注在觀察經過前處理的金屬或合金表面結構，如晶粒大小、晶界排列、相分布、析出物、孔隙、裂縫等微觀組織。這些資訊攸關材料強度、韌性、加工性與壽命，尤其在航太、汽車、半導體、重工業、精密加工產業中，為品質控管的重要依據。

而金相樣品經過切割、鑲埋、研磨、拋光與蝕刻處理後，呈現出光滑的觀察面，正是透過顯微鏡進行高倍率檢視的理想樣本。

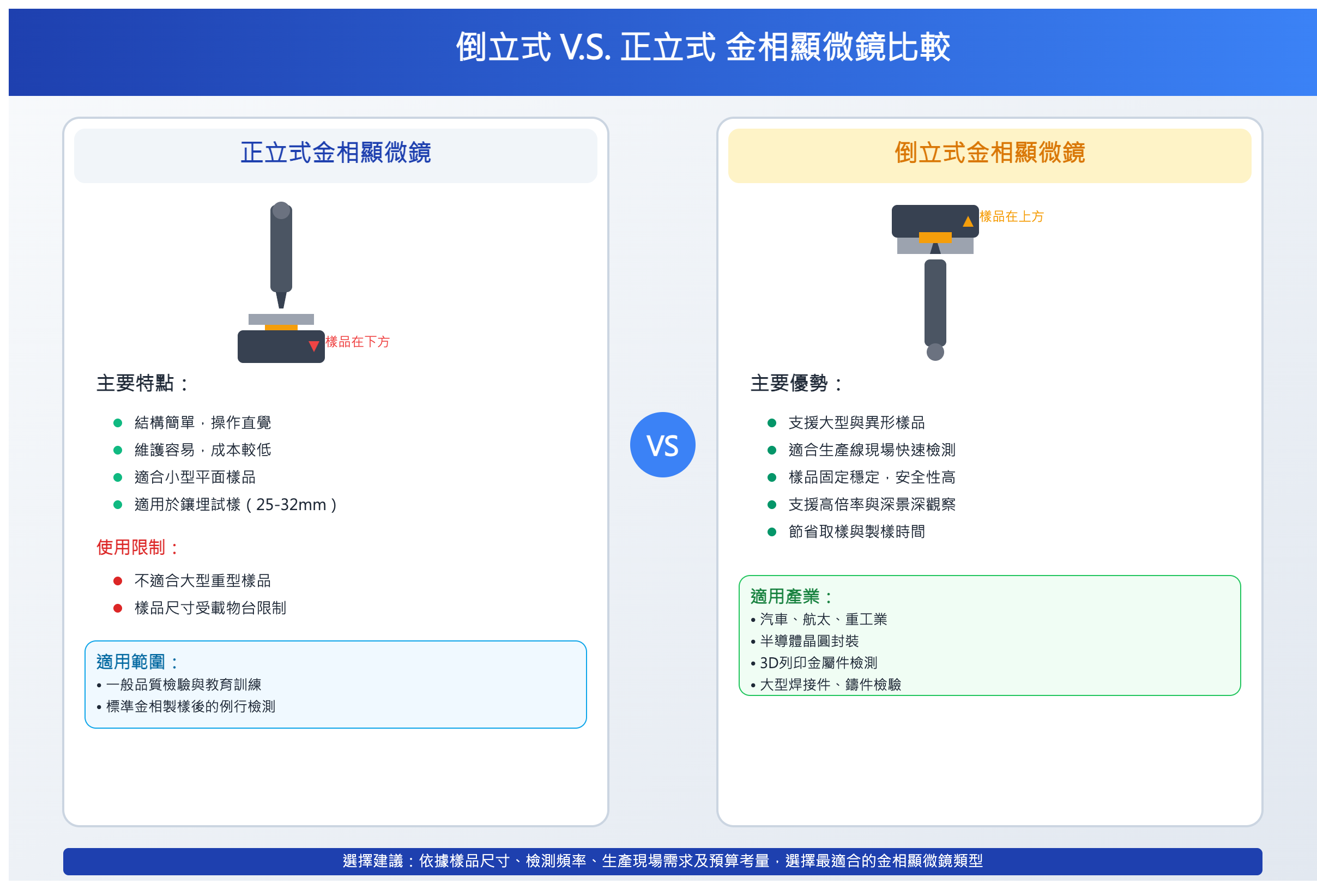

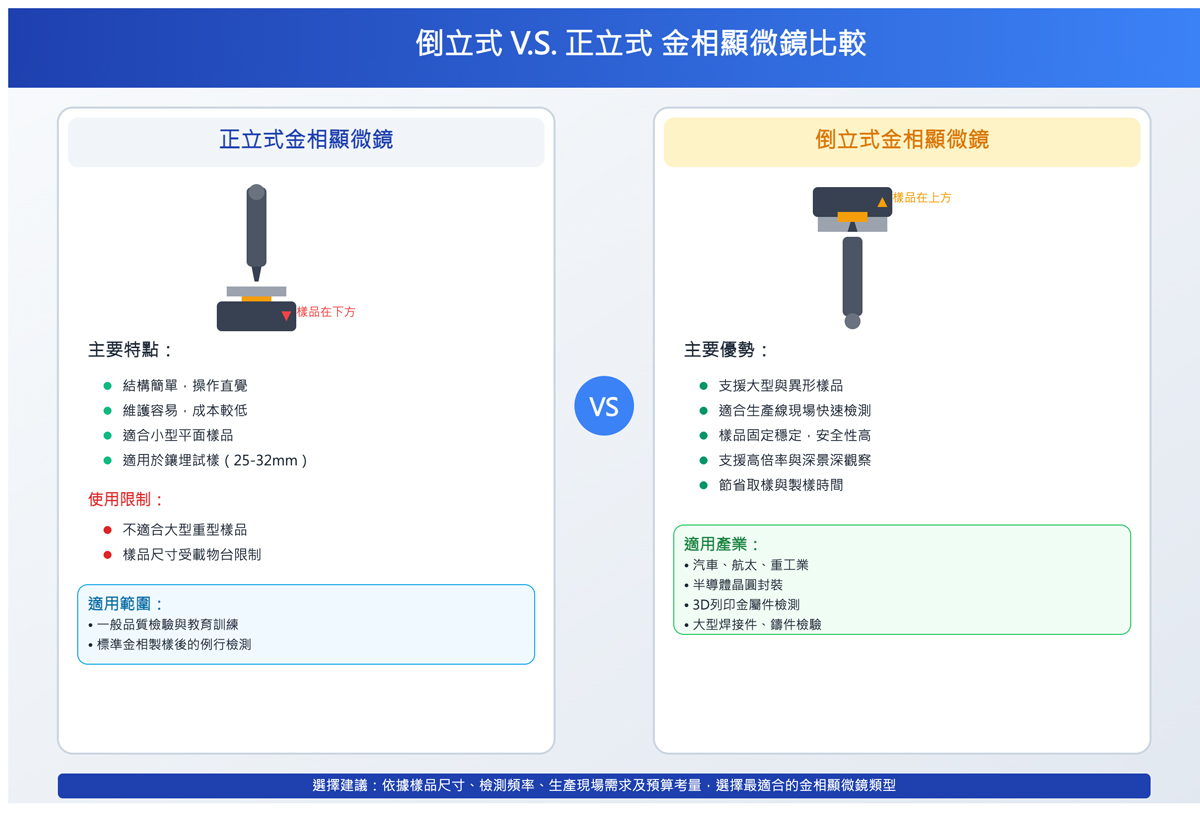

正立式金相顯微鏡：結構簡單，適合小型平面樣品

正立式金相顯微鏡（Upright Metallurgical Microscope）是目前市面上應用最廣泛的型號之一。其結構與一般生物顯微鏡類似，觀察鏡筒位於上方，物鏡朝下，樣品擺放在下方載物台上進行移動與調整焦距。其優點如下：

• 結構成熟、操作直覺，維護簡單。
• 適合平整的小型樣品，如金相鑲埋後之直徑25mm或32mm試樣。
• 適用於表面均勻、厚度薄的材料切片。
• 成本相對親民，適用於一般品質檢驗與教育訓練用途。

然而，當樣品為大型、重型或厚度高的工件時，正立式顯微鏡的物理結構限制，可能無法輕易放置並穩定觀察，這時倒立式顯微鏡便展現其獨特優勢。

倒立式金相顯微鏡：專為大型、厚重樣品設計

倒立式金相顯微鏡（Inverted Metallurgical Microscope）顧名思義，其物鏡設置在下方，觀察鏡筒在上，樣品則直接置於承重型載物平台上進行觀察。倒立式設計的核心優勢如下：

• 支援大型與異形樣品：如大型焊接件、鑄件、熱處理工件，不需切割樣品即可觀察表面組織。
• 適合生產線現場快速檢測：節省取樣與製樣時間，快速判斷製程狀態。
• 樣品固定穩定、安全性高：大型工件不需懸空放置，減少破損或誤差機率。
• 支援高倍率與深景深觀察：方便觀察厚重樣品的不同深度層面。

特別在汽車、航太、重工、半導體晶圓封裝、3D列印金屬件等產業，倒立式金相顯微鏡已成為品質檢測的重要設備之一。

金相顯微鏡與普通顯微鏡的根本差異

許多人會疑惑：金相顯微鏡和一般生物或光學顯微鏡到底差在哪裡？以下為幾個本質性差異：

中澤的專業建議：選擇最適合您應用的金相顯微鏡

作為台灣專業金相製樣設備製造商與日本Future-Tech硬度計授權代理，中澤公司長期服務金相檢測、硬度分析與品質控制領域，深刻了解各行業不同應用情境下的設備需求。
在顯微鏡選型上，我們建議您考量：

• 樣品尺寸與重量
• 檢測頻率與生產現場需求
• 品質管理標準與認證要求
• 預算與後續保養維護便利性

無論是傳統鑲埋樣品的例行檢驗，或大型結構件的現場快速檢查，中澤皆能為客戶提供完善的倒立式與正立式金相顯微鏡設備整合方案，並配合完整金相前處理設備、硬度計系統與專業技術支援，協助您優化品質檢驗流程，提升競爭力。

結語

倒立式與正立式金相顯微鏡各有其設計邏輯與應用優勢，選擇適當的金相觀察工具，將有效提升檢測效率與數據準確性。台灣中澤公司秉持誠實、誠意、誠懇的服務精神，竭誠為您打造專屬的材料檢測解決方案，成為您品質管理的最佳後盾。
